O-renkaiden työskentelyperiaate

O-renkaat ovat eniten käytetty tiivistysmuoto nestevirtajärjestelmissä. O-renkaita käytetään laajasti hydraulisissa ja pneumaattisissa komponenteissa yksinkertaisen rakenteensa, hyvän tiivistysominaisuutensa, pienen kitkan, pienen uran koon ja helpon valmistuksen ansiosta.

O-renkaan toimintaperiaate: O-rengas asennetaan tiivistysuralla, joka on epämuodostunut öljyn (tai kaasun) paineen vaikutuksesta, puristetaan uran yhdelle puolelle ja tiivistetään tiivistyspintapinta niin, että virtaus (tai ilmavirta) ei voi kulkea, kuten kuviossa 1 esitetään. Tämä tiiviste toimii hyvin nestevirtajärjestelmissä, mutta jos O-rengasta ei ole suunniteltu ja käytetty oikein, se voi helposti aiheuttaa tiivistevirheen.

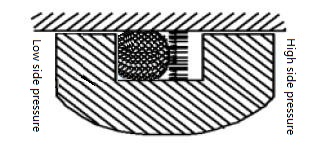

Kuva 1
